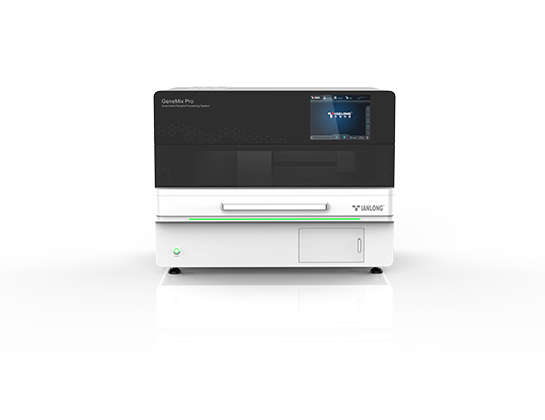

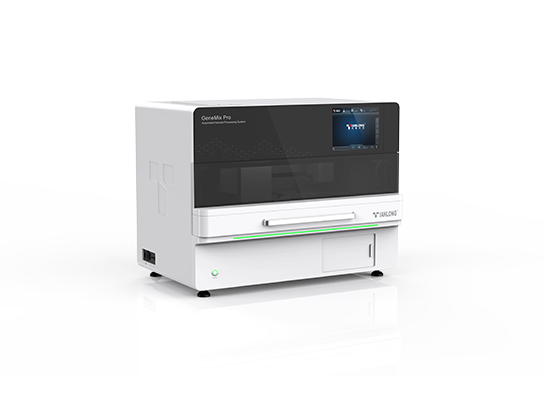

GeneMix Pro全自動サンプルハンドリングシステム
全自動サンプル処理システム GeneMix Pro は、96 本のサンプルを情報入力し、サンプルを混合し、20 分以内にプロティナーゼKを処理することが可能です。白色酵素 K/内部参照の添加、蓋の開閉によるサンプル移動、ディープウェルプレートへの情報入力、サンプルラックへのサンプルチューブ回収、ディープウェルプレートへのサンプルロードに使用することが可能です。全工程を自動化することで、面倒な機械操作から解放され、効果的に作業効率の向上、省人化、人員の安全を確保し、ヘルスケアのインテリジェンスに新しい力を。
-
全自動化
-
優れた互換性
-
安全性を確保するための 8 つの対策
-
-
-
01便利で効率的
サンプルチューブのエントリーからディー プウェルプレートのスパイク完了まで全工程を自動化し、96 サンプルを 20 分で完了 させることができます。
-
02高い互換性

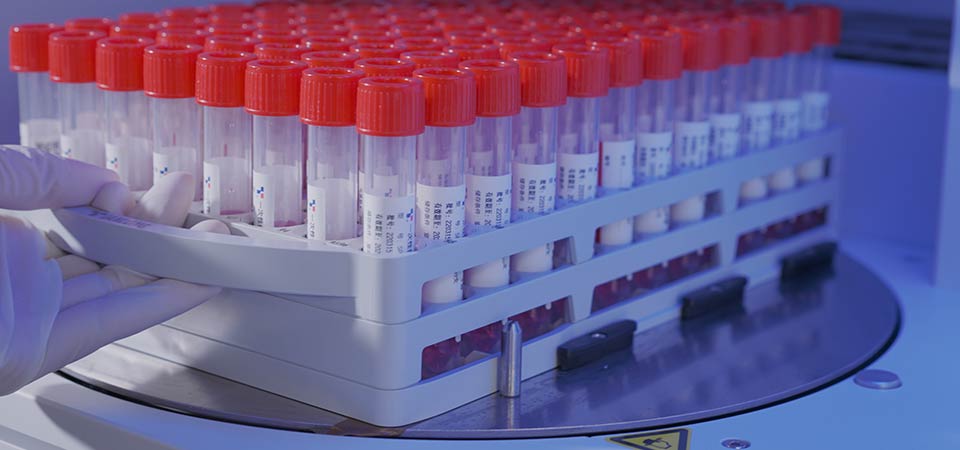

5〜20mL スクリューキャップサンプル採取管に対応（スワブ付きシングルチューブ 5 mix 1、10 mix 1、20 mix 1 サンプリングチューブを直接本体に装着して対応）。従来のSBS サイズのディープウェルプレート （16T/32T/48T/96T 1mL deep well plate; Tianlong 8T 3mL deep well plate）全種類に対応可能です。
-
03安全性を確保するための 8 つの対策
UV ランプを搭載し、実験室と廃液室の UV 殺菌を独立で行うことが可能
完全密閉型、空気圧調整、内部航行用負圧システムの形成
方向排気、99.999%HEPA フィルター搭載ガンヘッドの 3 重の圧力検知により、スワビングヘッドの影響を除くことが可能
音声アラームと 3 色インジケータにより、装置の動作状態をリアルタイムで監視可能 廃棄物専用のリサイクルスペースを設け、二次汚染を排除しています。
| プロジェクト | 詳細情報 |
| 最大フラック ス | 96 |
| 上映時間 | 20 分以内 96 サンプル |
| 記録証番号 | 陝西省機械類番号 20200171 |
| 製品の主な特徴 | 1.自動蓋開閉（独立した高トルクの蓋開閉部品 2 個、サンプリング管クラン
プ部品 4 セット）。 2. 試料移動、スプリットインジェクション 3.PK/IC 試薬のローディング 4.サンプルチューブの自動攪拌 5.試料から結果までの完全な情報識別と配信のための自動化された情報シ ステム 6.機械汚染防止管理システム一式 7.自動トラブルシューティング・システム |
| サンプリングチューブのサイズ | 直径：13～26mm、高さ：54～115mm 5～20mL のスクリューキャップ式採血管に対応、スワブ付きシングルチュー ブ対応 5 mix1、10 mix1、20 mix1 採血管を直接本体に装着可能。 キャップ付きオリジナルチューブ、スワブ付きサンプルローディング支持体 この装置には、従来のサンプリングチューブのサイズがあらかじめ幅広くプ ログラムされており、お客様が呼び出したり、追加したりすることが可能です |

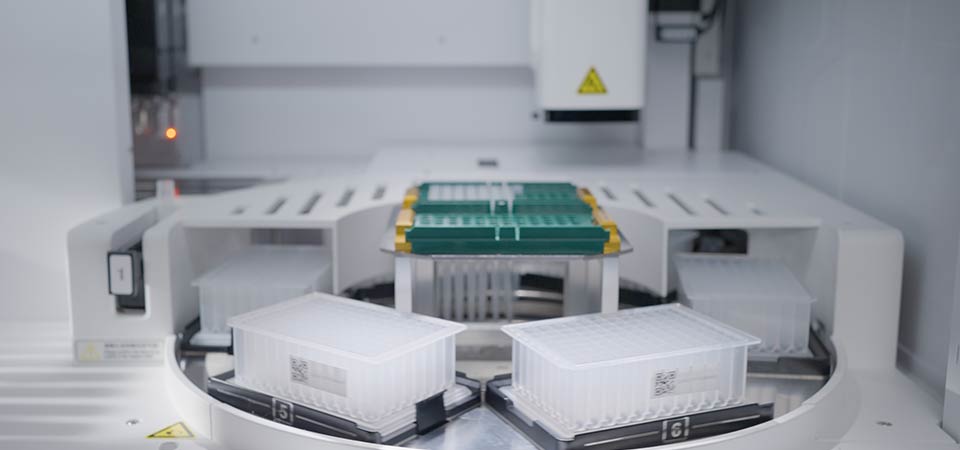

| ディープボアプレートサイズに対応 | 6X16T 標準 1mL ディープボアプレート 1X96T 標準 1mL ディープウェルプレート *3mL ディープウェルプレート対応；3X8T 3mL ラージシステムディープウェ ルプレート（テンロン）対応 この装置には、あらかじめ様々なサイズのディープウェルプレートがプログ ラムされており、お客様が呼び出したり追加したりすることができます。 |

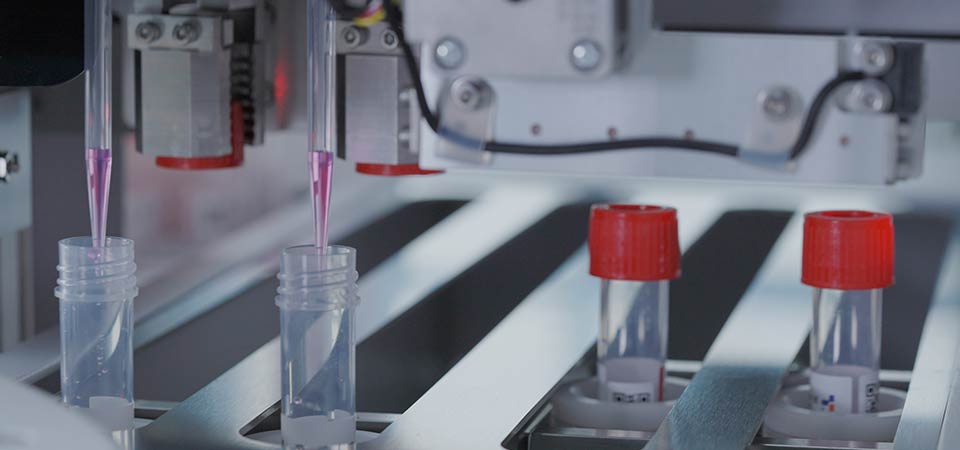

| ピペッティング機能 | 2 つの独立したピペッティングモジュールとピペッティングポンプの間隔を調整することで、ディープウェルプレートのウェルごとの連続充填が可能
です。 ピペッティング範囲：5～1000μL 空気圧式液面検知 分注量検知機能、液体機能付き吸引排出機能 |
| ピペッティング精度 | 5μL〜50μL：Er≦3． 50μL〜200μL：Er≦2.5％。 ≧200 μL である。Er ≦ 2.0%である。 |
| ピペッティング精度 | 5μL〜50μL。 CV ≦ 2.5%である。 50μL～200μL：CV≦1.5％。 ≧200μL。 CV ≦ 1.0%である。 |
| *自動化された情報システム | サンプリングチューブ情報のスキャニング（1D＆2D コード） ディープボアプレートの状態識別（オープンシステム）／メッセージスキャ ン（テンロンシステム） *ディープボアプレートの状態識別（オープンシステム）／メッセージスキャン（テンロンシステム サンプルホルダーの自動バーコード読み取り機能 サンプル-ラック-プレート-PCR」の情報連携、サンプル情報-結果情報のクローズドループ管理。 LIS システム接続 |
| 機械汚染防止管理システム | 実験室と廃棄物室の独立した UV 殺菌装置 廃棄物コンパートメントを分離し、廃棄物の汚染を隔離する。 負圧機能、5pa 負圧値 HEPA フィルター、0.3μm で 99.999%。 液滴捕捉機能 |
| 機械的精密運動制御 | 高精度なエンコーダフィードバックにより、正確な機械操作を実現 リアルタイム動作監視と自動処理 |
| 自動トラブルシューティング・システム | 故障メッセージの警告と操作のヒント スイッチカバー監視と異常処理、スイッチカバー異常時のシャットダウンな し バーコードの例外処理に伴うダウンタイムなし ピペット検出例外処理システム サンプルチューブ搬送の異常管理 |
| タッチスクリ ーン | 12.1 型液晶タッチパネル |
| USB ポート | USB 3.0 |
| ネットワーク ポート | ネットワークポート |
| サイズ | 1130mm (L) × 780mm (W) × 920mm (H) |
| 正味重量 | 200Kg |
| 電圧 | 100 - 240 V |
| 周波数 | 50/60HZ |
| 定格電力 | 600VA |
| 温度 | 15℃～35 |
| 相対湿度 | 35%RH-70%RH, 結露なし |
| 大気圧範囲 | 56-106Kpa (高度 ≤ 4000m) |
